以等高線地形圖某條剖面線下切而顯露出來的地形垂直剖面。直觀地反映出地出上沿剖面線方向的地勢的起伏狀況。
繪制地形剖面圖的步驟：
第一步：根據剖面線的水平距離和沿剖面線的高度差確定水平比例尺和垂直比例尺，其中水平比例尺一般與原圖相同，而垂直比例尺一般比原圖大。
第二步：繪制水平基線和垂直高度坐標。水平基線的長度宜和剖面線相同，坐標上標注的高度宜和等高線上的海拔相同。
第三步：把剖面線和等高線的各個交點確定在水平基線上，并標注在相應的高度坐標上。
第四步：把確定的各點用平滑的曲線連接起來。
地形剖面圖的畫法：

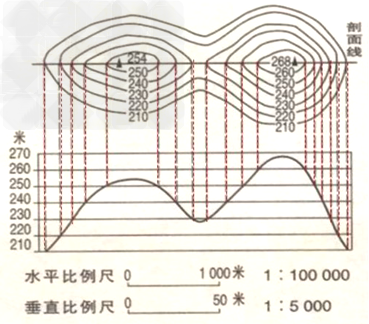

方法一：引垂直線法

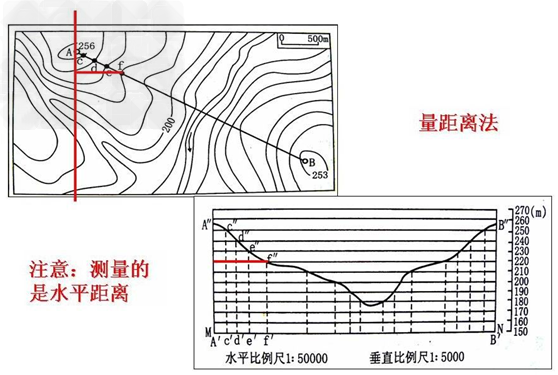

方法二：量距離法
判讀方法：
（1）識別地形剖面圖的水平、垂直比例大��；
（2）根據題目條件和圖像形態或區域位置信息，判斷經緯度位置；
（3）與相關的分布圖、特征示意圖的知識進行聯系，分析作答。
地形剖面圖繪制應注意的問題:

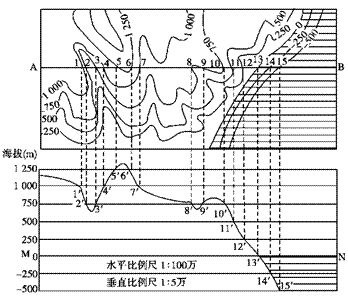

確定地形剖面圖的垂直比例尺及水平比例尺是繪圖中的難點及重點，垂直比例尺一般是原圖的5、10、15、20倍，倍數越大，起伏越明顯。水平比例尺一般與原圖一致。在新圖中繪水平線MN，按水平比例尺的大小定出剖面范圍為橫坐標，按垂直比例尺的大小，繪出縱坐標。
兩點間的直視問題:
直視問題可以通過作地形剖面圖進行判斷，在地形剖面圖上由觀測點的投射點向目標點的投射點繪直線，若直線沒有被任何地物所切斷，表示直視良好，否則不能直視。如下圖所示，由點s′向點c′繪直線，直線沒有被任何地物所切斷，表示直視良好。而圖中b′位于陰影區，說明s點不能直視b點，所以村落b對于s點為不直視。
基本的地形的剖面特征:
（1）鞍部的剖面特征

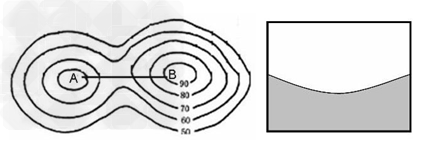

在等高線地形圖中，如果沿不同方向?qū)Π安孔髌拭鎴D，可得到兩種完全不同的地形剖面圖。沿兩座山峰連線方向看，兩邊高，中間低；

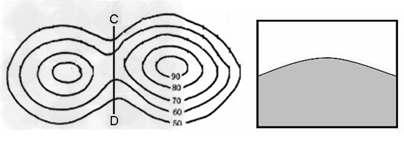

沿垂直于兩座山峰連線方向（為山谷）看，兩邊低，中間高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山頂?shù)钠拭嫣卣?
一些要求掌握的重要剖面圖：
沿南回歸線的地質剖面圖
沿東經89°剖面圖
中美兩國地形剖面圖
沿40°N緯線
沿100°E經線
沿赤道
沿20°E經線
相關高中地理知識點：等值線地圖的判讀及綜合應用
等值線地圖：
以一組相等數值的連線表示制圖對象數量、特征的地圖。簡稱等值線圖。
如年平均氣溫圖、年降水量圖。它是專題地圖的重要圖型，最先用于描述地形。
常見的有表現地勢起伏和地貌結構的等高線圖與等深線圖；
表現氣溫、水溫、地溫變化的等溫線圖；表現大氣降水量變化的等降水量線圖；
表現地磁、地震變化的等磁偏線圖、等磁力線圖、等震線圖。另外，還有等壓線、等風速線、等日照線、等云量線、等濕度線、等密度線、等透明度線、等鹽分含量線、等時線等圖。通常等值線所代表的數值為整數。
等值線（面）類型與影響分布的因素：
等值線（面）類型 | 影響分布的因素 |
等高線 | 地質作用（內力、外力） |
等深線 | 地質作用（內力、外力） |
等溫線 | 緯度、海陸、地形、洋流、大氣環流等 |
等降水量線 | 緯度、海陸、地形、洋流、大氣環流等 |
等太陽輻射量線 | 緯度、太陽高度、海拔高度、云霧量等 |
等壓線 | 熱力作用（氣溫）、動力作用 |
等壓面 | 海拔高度、熱力作用（氣溫）、動力作用 |
等鹽度線 | 蒸發量、降水量、洋流、徑流等 |
等值線（面）圖判讀的一般規律：
（1）讀數據（注意等值距）?
①讀等值線（面）上的點
規律一：一般，在同一幅等值線圖中，相鄰兩條等值線的差值相同或者為零。?
②讀等值線之間或閉合等值線內的點?
規律二：一般，等值線兩側的數值不同。?
（2）比大�。焊鶕�(jù)地理要素的分布規律判讀等值線（面）的大小。
（3）看疏密（比較值差）?
規律三：同一幅等值線圖上，等值線越密，說明該地理要素的地區分布差異越大。
（4）析彎曲（判斷地理要素的影響因素）?
規律四：等值線向數值大方向彎曲的地方數值小，向數值小方向彎曲的地方數值大。?
規律五：等值線的彎曲反映了地理要素的分布受到某些因素的影響。等值線的彎曲程度反映了彎曲處數值與平直處數值的差別程度。?
（5）判方向：主要是在等高（深）線上判斷坡向，在等壓線上判斷風向。?
規律六：坡向由高處指向低處，垂直于等高線。近地面風向由高壓指向低壓，與等壓線斜交，北半球向右偏，南半球向左偏。
等高線圖的判讀：

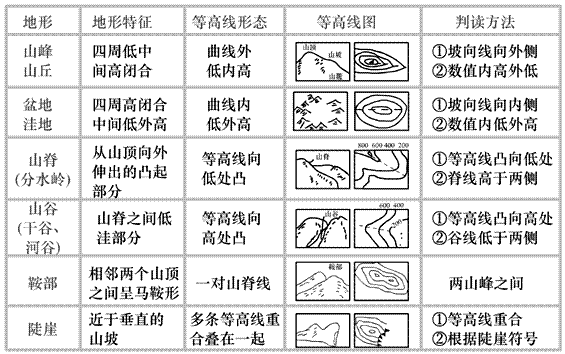

一、等高線圖上基本地形的判讀：
注：
①陡崖高度計算方法：（x-1）d≤ΔH<（x+1）d （d為相鄰兩條等高線的差即等高距，X為重疊的等高線條數）
②等高線與五種地形的關系：
海拔200米以下，等高線稀疏，廣闊平坦—為平原地形；
海拔500米以下，相對高度小于100米，等高線稀疏，彎折部分較和緩—為丘陵地形；
海拔500米以上，相對高度大于100米，等高線密集，河谷轉折呈V字形—為山地地形；
海拔高度大，相對高度小，等高線在邊緣十分密集，而頂部明顯稀疏—為高原地形。
二、等高線地形圖的綜合判讀和運用：
（1）等高線圖的特點及判讀
①等高線圖上高、低區域的判讀方法

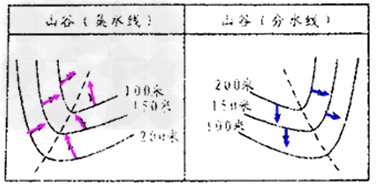

a垂線法
在等值線圖上彎曲最大處兩側作等值線的垂線，方向是從高值指向低值，若箭頭向中心輻合，則為低值區；若箭頭向外圍輻散，則為高值區。在等高線圖上，輻合是山谷（集水線），輻散是山脊（分水線）。若為等壓線，輻合是低壓槽，輻散是高壓脊。

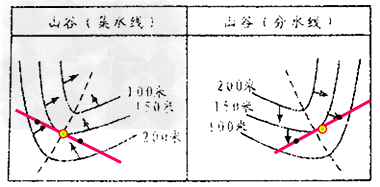

b切線法
切線法是指在等值線彎曲最大處作某條等值線的切線，比較切點與切線上其他點（該切線與其他等值線的交點）的數值大小。若切點數值小于其他點的數值，則為低值區（山谷）；若切點數值大于其他點的數值，則為高值區（山脊）。
c口訣法
等值線向高值方向凸出為低值區，等值線向低值方向凸出為高值區。可編口訣“凸高為低，凸低為高”“槽線對山谷、脊線對山脊”等等。（大山谷、小山脊）
②閉合等高線圖的判讀

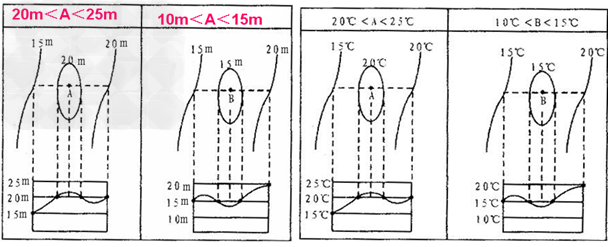

a剖面線法
相鄰的兩條等值線之間的閉合等值線，其內部數值可以通過類似作“地形剖面圖”的方法，看數值曲線變化趨勢來判斷其數值范圍。
b口訣法

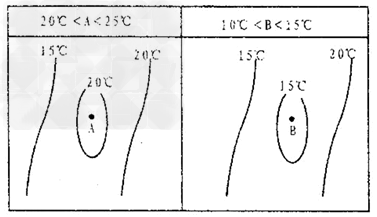

相鄰的兩條等值線之間的閉合等值線，若其值與低值相同，則線內數值比低值低;若其值與高值相同，則線內數值比高值高.即“大于大的，小于小的”（若為等高線，大值對山地，小值對盆地；若為等溫線，小值對山地，大值對盆地）。
（3）等高線圖的實際運用：
①與氣候結合：
A、海拔高的地區應考慮氣溫的垂直遞減。0.60°C/100m
B、山區應考慮迎風坡和背風坡。（降水量的差異）
C、盆地不易散熱，又容易引起冷空氣的滯留等。
②與河流水文結合：
A、由山谷的分布，判斷河流的位置及流向。
B、水庫壩址的選擇：一般選在峽谷處，且考慮水庫庫址應選在河谷、山谷地區“口袋形”洼地處（水平距離窄，垂直落差大）；峽谷上游要有蓄水庫區。壩址位置須巖石結構緊密，不易被侵蝕，如花崗巖。
③與地區規劃結合：
A、鐵路、公路選線：一般盡量選在緩坡，避開陡崖、滑坡，通往山頂?shù)墓�，往往需建盤山路。翻山時應選擇緩坡，并通過鞍部。
B、港口應考慮：避風的海灣，避開含沙量大的河流（以免引起航道淤塞）；浴場多選擇在海濱緩坡沙岸。
C、農業區劃：根據等高線反映出來的地形類型，地勢起伏、坡度陡緩、水源條件等，因地制宜進行農業生產區劃。一般平原多為耕作業，山坡草地多發展畜牧業，山地多發展林業。
D、工廠廠址選擇：除交通、資源、技術等因素外，往往也要考慮地形、地質情況。生產高、精、尖等電子產品的工廠一般選在環境優美、交通便利的地方。
E、建療養院：一般選在城郊山地向陽坡，清靜，空氣新鮮，森林覆蓋率高的地方。
等溫線的判讀：
目標：根據等溫線的疏密、彎曲情況來判斷氣溫的變化；根據氣溫分布的特點來分析影響的因素。
一、判讀規律：
①等溫線數值：（氣溫?zé)o論一月，還是七月，都是由低緯向兩極遞減。）數值自南向北遞增——北半球；數值自北向南遞增——南半球。
②等溫線疏密：等溫線密集——?dú)鉁夭町惔螅坏葴鼐�稀疏——?dú)鉁夭町惔蟆?BR>二、等溫線的彎曲分布規律：
等溫線向高緯突出——表明氣溫比同緯高
等溫線向低緯突出——表明氣溫比同緯低（“高高低低”規律）
等溫線平直——下墊面性質單一。（如南半球40°---60°處的等溫線較平直，說明海洋面積大，性質均一。）
思考：哪些因素影響等溫線的彎曲分布？（冬夏季節、海陸狀況、地勢高低、寒暖流）見下表：
影響因素 | 比同緯度地區氣溫 | 等溫線彎曲狀況 | 影響因素 | 比同緯度地區氣溫 | 等溫線彎曲狀況 |
大陸夏季 | 氣溫高 | 向高緯凸出 | 大陸冬季 | 氣溫低 | 向低緯凸出 |
海洋冬季 | 氣溫高 | 向高緯凸出 | 海洋夏季 | 氣溫低 | 向低緯凸出 |
地勢較低 | 氣溫高 | 向高緯凸出 | 地勢較高 | 氣溫低 | 向低緯凸出 |
暖流經過 | 氣溫高 | 向高緯凸出 | 寒流經過 | 氣溫低 | 向低緯凸出 |
總結：等溫線彎曲分布規律——高高、低低規律 | |||||
等壓線圖的判讀（同一海拔高度民主上氣壓水平分布情況）：
目標：
①根據等壓線的排列和數值——?dú)鈮簣?chǎng)類型高壓、低壓、高壓脊、低壓槽、鞍部）
②判斷風向
③分析天氣變化判讀規律：
①等壓線的排列和數值：
低壓中心——類似于等高線圖中的盆地（中心為上升氣流）
高壓中心——類似于等高線圖中的山頂（中心為下沉氣流）

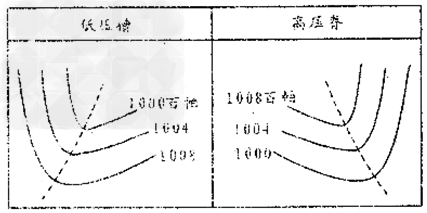

高壓脊——類似于等高線圖中的山脊（脊線）
低壓槽——類似于等高線圖中的山谷（槽線）
②等壓線的疏密程度：（決定風力大�。�
等壓線的密集——?dú)鈮禾荻攘Υ蟆L(fēng)力大
等壓線的稀疏——?dú)鈮禾荻攘π L(fēng)力小
③在等壓線圖上判定風向（任意點）和天氣形勢：
判定風向規律：先明確高低氣壓；其次確定氣壓梯度力的方向；最后根據南、北半球畫出偏向風。
天氣：是指大氣短時間內的物質狀態，包括氣溫高低、濕度大小、風向、氣壓等指標。
A、由高緯吹向低緯的風------寒冷干燥
B、由低緯吹向高緯的風------溫暖濕潤
C、低氣壓過境時，多陰雨天氣；高氣壓過境時，多晴朗天氣
等降水量線圖的判讀：
把圖上年平均降水量相等的各點連成光滑的曲線。
說明年降水量的分布情況等降水量線基本與海岸線平行，且能顯著的反映經度地帶性規律。例如：我國年降水量分布圖（見初中地理第三冊），根據圖中的等降水量線分布情況，可看出我國年降水量的分布特點。由東南沿海向西北內陸逐步減少。
海洋表面平均等鹽度線圖的判讀：
（1）世界海洋表面鹽度的分布規律：由副熱帶海區分別向兩側的低緯和高緯遞減。
（2）等鹽度線的彎曲分布——暖流、寒流的影響。暖流經過——鹽度增大——等鹽度線向高緯凸出。寒流經過——鹽度減小——等鹽度線向低緯凸出。
海洋表面平均等鹽度線圖的判讀——
（1）世界海洋表面鹽度的分布規律：由副熱帶海區分別向兩側的低緯和高緯遞減。
（2）等鹽度線的彎曲分布--暖流、寒流的影響。
暖流經過--鹽度增大--等鹽度線向高緯凸出。寒流經過--鹽度減小--等鹽度線向低緯凸出。
等潛水位線的判讀：
類似于等高線，潛水面相等的點連成線。潛水位高低和地形起伏相一致。潛水流動方向垂直于等潛水位線，由高水位流向低水位。等潛水位線與河流、湖泊相交時，其數值等同于河面、湖面的海拔。
潛水等水位線圖就是潛水面等高線圖。它是根據潛水面上各點的水位標高繪制成的；一般繪在等高線地形圖上。繪制的方法與繪制地形等高線的方法類似。等潛水位線（潛水面的等高線）：
（1）判斷地勢的高低潛水位的高低起伏與地表地勢的高低起伏基本一致，但潛水位要平緩得多。
（2）判斷潛水的流向垂直等潛水位線，由高水位流向低水位。
（3）判斷河流的流向河流的流向與等潛水位線的遞減方向一致。
（4）判斷潛水的流速等潛水位線越密集，潛水流速越快；等潛水位線越稀疏，潛水流速越慢。
（5）計算潛水的埋藏深度一地的潛水埋藏深度（潛水面到地表的距離）等于該地的等高線和等潛水位線的交點的數值差。

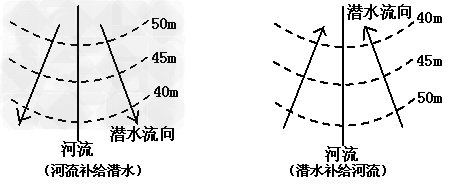

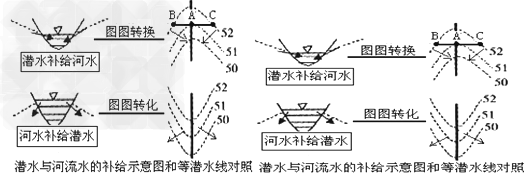

（6）判斷潛水與河水的補給關系
方法1：首先，作出河流兩岸的潛水流向；然后，依據潛水的流向進行判斷。若潛水的流向向河流匯合，則潛水補給河水;若潛水的流向向河流分開，則河水補給潛水
（7）合理布置取水井和排水溝為了最大限度地使?jié)撍魅胨团潘疁�，�?dāng)?shù)葷撍痪�凹凸不平、疏密不均，取水井（或排水溝）應布置在潛水匯流處；當?shù)葷撍痪�由密變疏時，取水井（或排水溝）應布置在由密變疏的交界處，并與等潛水位線平行。
（8）等潛水位線有關問題
特征 | 應用 |
數值 | 判斷地勢分布和河流流向：地勢高處潛水位高地勢低處潛水位低潛水埋藏深度=地面海拔—潛水海拔 |
疏密 | 潛水的流速：等潛水位線密—流速快；疏—流速慢 |
走向和 | 潛水流向：垂直于等潛水位線，從高處指向低處 |
閉合 | 中心潛水位低：地下水開采過度中心潛水位高：降水多或大水漫灌 |
（9）水井的位置：地下水匯集（潛水位線類似于山谷處）埋藏深度小處
（10）排水溝的問題：一般這類題所說的排水溝是指能將坡面上的地下水迅速排出，以免引起滑坡或大堤跨塌，所以與等潛水位線平行，有利于地下水流走。
等值線地圖的應用:
1.判斷水系特征、水文特征:
(1)水系特征：山地常形成放射狀水系；盆地常形成向心狀水系；山脊常形成分水嶺(山脊處等高線彎曲最大處的連線稱分水線)；山谷常有河流發育，等高線穿越河谷時向上游彎曲，即河流流向與等高線凸出方向相反。
(2)水文特征：等高線密集的河谷，河流流速大，陡崖處有時形成瀑布；河流的流量還與流域面積(集水區域面積)和所處迎風坡、背風坡有關；河流流出山口常形成沖積扇。
2．幫助人們?cè)诠まr(nóng)業生產活動中進行正確的區位選擇:

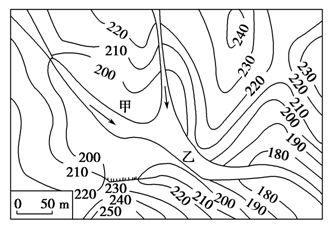

(1)確定水庫庫址與大壩壩址水庫庫區宜選擇在河谷、山谷地區或選在口袋形的洼地、小盆地，這些地區庫容大，有較大的集水面積(如上圖中甲處)。水庫壩址則應選在河谷、山谷地區的最窄處或口袋形的洼地、小盆地的袋口處(如上圖中乙處)，確定壩高時應依據出口處等高線的高程(如上圖中應選擇200米高程)，壩長可依據比例尺計算得出。
(2)確定交通線路
一般交通建設的線路選擇要求坡度平緩、線路較短，盡量少占農田、少建橋梁，避開斷崖、陡坡等，如下圖所示：
從A處修鐵路到C處，經過B處坡度較緩，施工較易；而經過D處則坡度較陡，施工不易，增加建設費用，故應選擇圖中的虛線線路。
(3)指導農業生產布局根據等高線地形圖反映出來的地貌類型、地勢起伏、坡度陡緩，結合氣候和水源條件，因地制宜地提出農林牧副漁業布局方案。例如，平原宜發展種植業，山區宜發展林業、牧業。
(4)影響工業區、居民區選址工業區宜建在地形平坦開闊的地區，最好是交通便利，水源充足，接近資源；居民區最好建在依山傍水、地勢開闊的向陽地帶，并且要交通便利，遠離污染。
3．有關問題的計算:
(1)計算兩地間的相對高度從等高線上讀出任意兩點的海拔高度，就可以計算這兩點的相對高度：H相＝H高－H低。
(2)計算兩地間的氣溫差已知某地的氣溫和兩地間的相對高度，根據氣溫垂直遞減率(0.6℃/100m)可以計算兩地間的氣溫差異：T差＝0.6/100?H相(℃)。
(3)估算某地形區的相對高度在等高線地形圖上，若某地形區最下部等高線的注記高程為H低，最上部等高線的注記高程為H高，該圖的等高距為d，則該地形區的相對高度為：H高－H低≤H相
等高線圖的判讀及應用：
等高線地形圖的綜合判讀和運用：
規律總結：等高線的判讀注意“五讀” :
(1)延伸方向——等高線延伸方向?yàn)榈匦巫呦�，與等高線垂直方向?yàn)槠露茸疃阜较�，是水流方向�?
(2)疏密程度——密陡疏緩。等高線稀疏表示坡度緩，等高線密集表示坡度陡。
(3)極值——某區域海拔最大或最小情況，顯示該區域地勢起伏大小。
(4)彎曲狀況——等高線向地勢低的方向凸，則為山脊；相反則為山谷。
(5)閉合等高線——高度不在正常范圍內，其特點是“大于大的”或“小于小的”。
